Aderleitungsdurchführungen

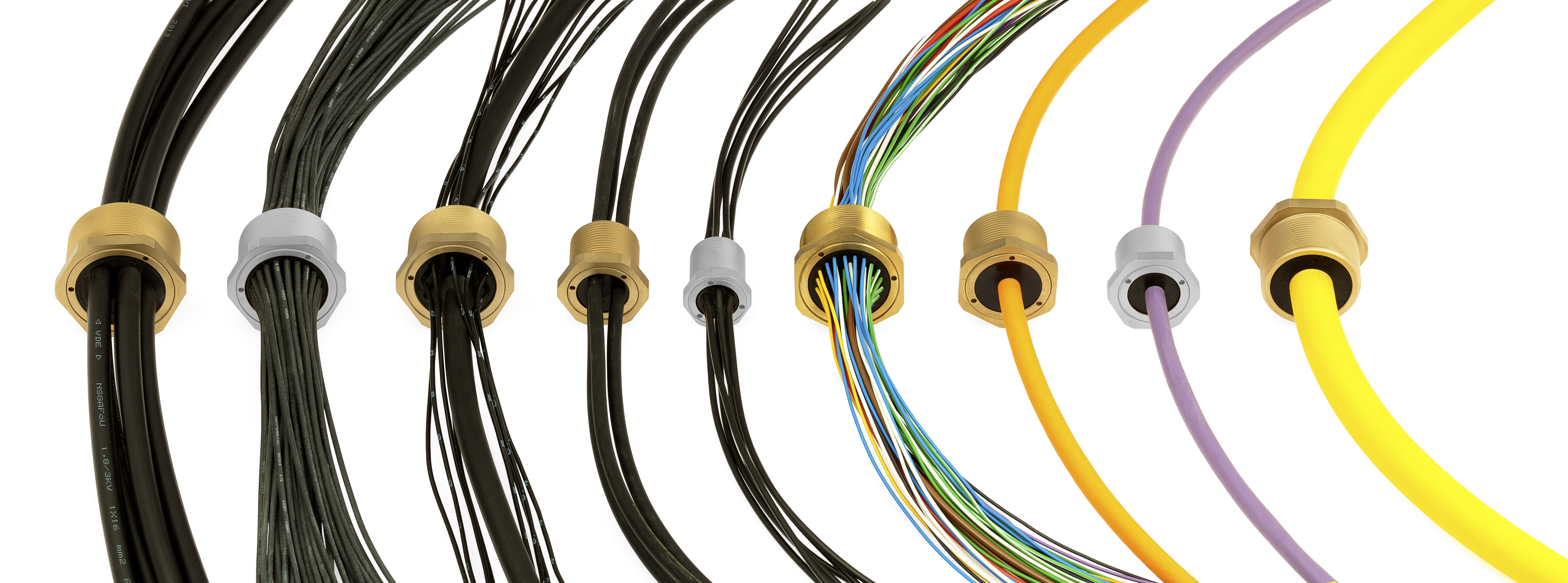

Aderleitungsdurchführungen ADN
Aderleitungsdurchführung schraubbar, Gewindebuchse M24 bis M48, Edelstahl, Messing, Messing vernickelt



 BILD FOLGT Aderleitungsdurchführungen ADS
                 Aderleitungsdurchführung steckbar, Steckbuchse 15mm bis 36mm, bei Bedarf mit Gewindehülse M24 bis M48, Edelstahl, Messing, Messing vernickelt







Liste der zugelassenen Kabel
No. Bezeichnung der Leitung Zugelassener Temperaturbereich Überdruck Querschnitt Min. Länge mm
0 USB 3.0 BUM-S18-20 -20 °C to +40 °C 30 bar 5xAWG24 + 4xAWG28 220
1 Chainflex Busleitung -20 °C to +50 °C 30 bar 0,125-1,5 mm² 220
2 H07RN-F -20 °C to +40 °C 30 bar 1-500mm² 220
3 01-…/CWJH-…20 Fiber Optic Simplex, -20 °C to +50 °C 30 bar Fiber E9 0,6-0,9mm 220
4 Railcat7 4x (2x24AWG) XMS Radox Traktionsk.   30 bar 24-32AWG 220
5 JZ-500 HMH-C (3x1,5mm²) -20 °C to +40 °C 30 bar 0,5-10mm² 220
6 HELUKAT S 100 -25 °C to +60 °C 41,1 bar 1,5mm² 220
7 HELUKAT S 200 -25 °C to +60 °C 41,1 bar AWG24/G19 220
8 HELUKAT S 500 -25 °C to +60 °C 41,1 bar AWG24/7 220
9 RG Koaxialkabel GR 58 C/U -25 °C to +60 °C 41,1 bar 0,2-0,6mm² 220
10 HELUKAT IND 100 -25 °C to +60 °C 41,1 bar AWG26/7 220
11 HELUKAT IND 200 -25 °C to +60 °C 41,1 bar AWG26/7 220
12 HELUKAT IND 600 -25 °C to +60 °C 41,1 bar AWG23 220
13 HELUKAT IND 1000 -25 °C to +60 °C 41,1 bar AWG26/7 220
14 HELUKAT IND 1200 -25 °C to +60 °C 41,1 bar AWG23/1 220
15 HELUKAT 500S -25 °C to +60 °C 41,1 bar AWG24/7 220
16 TOPGEBER 512 PUR -35 °C to +60 °C 43,5 bar 0,14-1,0mm² 220
17 TOPSERV PUR -35 °C to +60 °C 43,5 bar 1,5-95mm² 220
18 ÖLFLEX® EB (3x1mm²) -35 °C to +60 °C 43,5 bar 0,75-1,5mm² 220
19 H05V-K -35 °C to +60 °C 43,5 bar 0,5-1,0mm² 220
20 Profibus PA -35 °C to +60 °C 43,5 bar 0,64mm² 220
21 Profibus SK -35 °C to +60 °C 43,5 bar 0,64mm² 220
22 BUS USB3.0 -35 °C to +60 °C 43,5 bar AWG24-28 220
23 Profibus Torsion Unitronic Bus Pb TORSION -35 °C to +60 °C 43,5 bar 0,8mm² 220
24 12…/FSN(ZN)YR- 130 Radox Drag chain cable -35 °C to +60 °C 43,5 bar E9 G50   125µm 220
25 F-C. PURÖ-jz -35 °C to +60 °C 43,5 bar 0,5-6mm² 220
26 ToughCat cat.7S/FTP -35 °C to +60 °C 43,5 bar 0,27mm² 220
27 OZ-500 (3x1,5mm²) -35 °C to +60 °C 43,5 bar 0,5-185mm² 220
28 JZ-500 PUR (3x1,5mm²) -35 °C to +60 °C 43,5 bar 0,5-16mm² 220
29 JZ-600-Y-CY (3G1,5) -35 °C to +60 °C 43,5 bar 0,5-185mm² 220
30 PAAR TRONIC CY (3x2x0,14) -35 °C to +60 °C 43,5 bar 0,14-1,5mm² 220
31 SUPER PAAR TRONIC (1x2x0,25) -35 °C to +60 °C 43,5 bar 0,25-1,0mm² 220
32 NSSHÖU -35 °C to +60 °C 43,5 bar 1,5-300mm² 220
33 NSGAFÖU -35 °C to +60 °C 43,5 bar 1,5-300mm² 220
34 Tachofeedback Leitung -35 °C to +60 °C 43,5 bar 0,5-10mm² 220
35 H05G-K/H07G-K -35 °C to +60 °C 43,5 bar 1,5-120mm² 220
36 Radox 125 -35 °C to +105 °C 43,5 bar 0,35-300mm² 220
37 Radox UL 3266 -35 °C to +105 °C 43,5 bar 0,128-5,26mm² 220
38 Radox UL 3271 -35 °C to +105 °C 43,5 bar 0,2-150 mm² 220
39 4 GKW-AX 1800V 1x10M BK Radox Traktion -35 °C to +105 °C 43,5 bar 0,5-400mm² 220
40 9 GKW-AX 3600V 1x10M BK Radox Traktion -35 °C to +105 °C 43,5 bar 1,5-300mm² 220
41 BETAtherm 145UL -35 °C to +105 °C 43,5 bar 0,5-95mm² 220
42 Radox155s FLR Anticapillary -35 °C to +105 °C 43,5 bar 0,35-6mm² 220
43 Radox 155 -35 °C to +105 °C 43,5 bar 0,25-240mm² 220
44 Radox155s FLR Anticapillary Automotiv (Single insulation) -35 °C to +105 °C 43,5 bar 0,35-35mm² 220
45 Radox155s FLR Anticapillary Automotive (Double insulation) -35 °C to +105 °C 43,5 bar 0,35-35mm² 220
